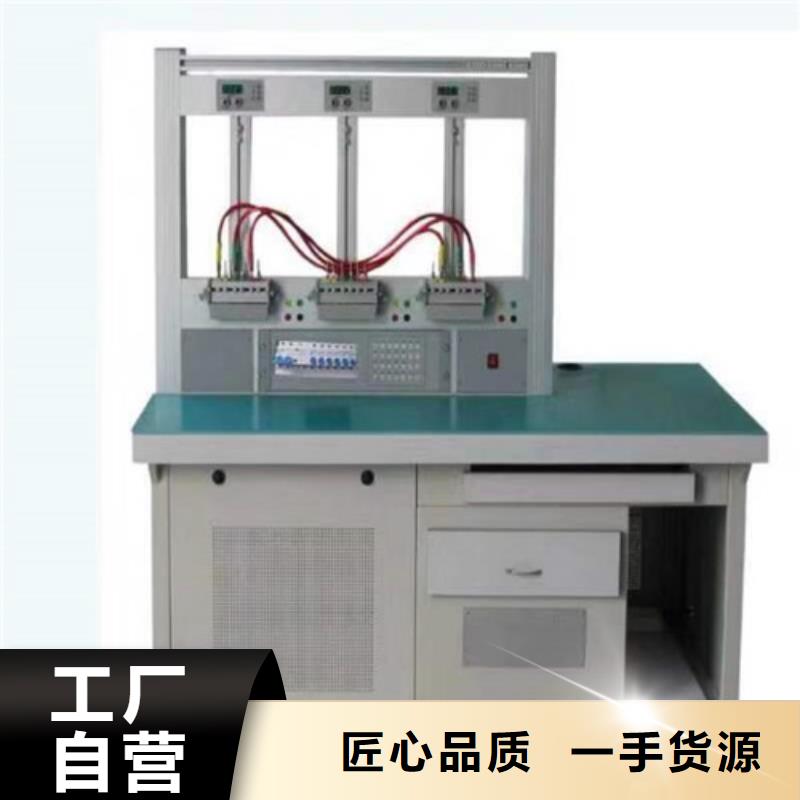

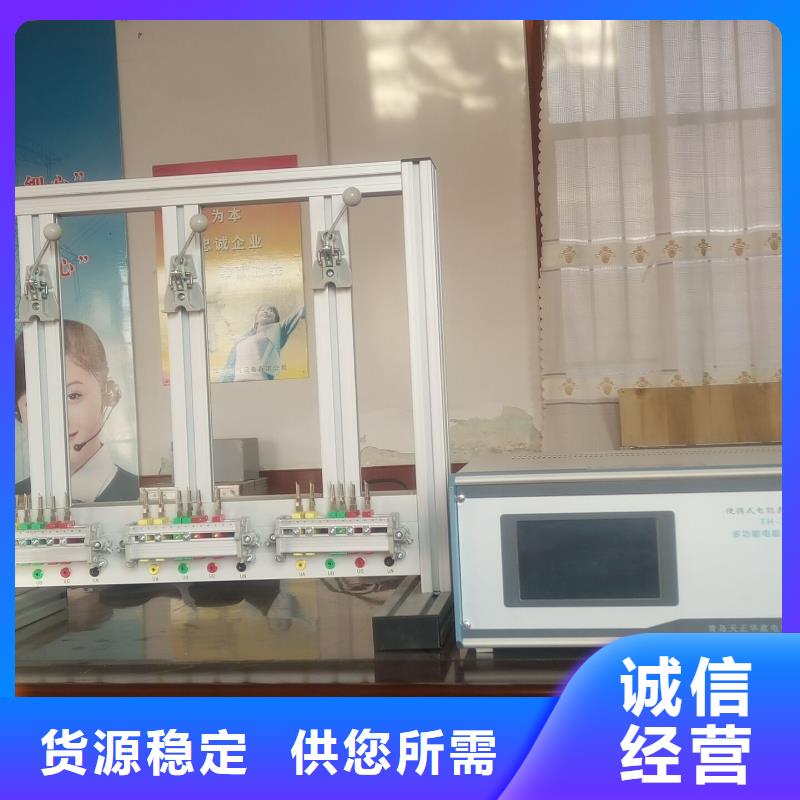

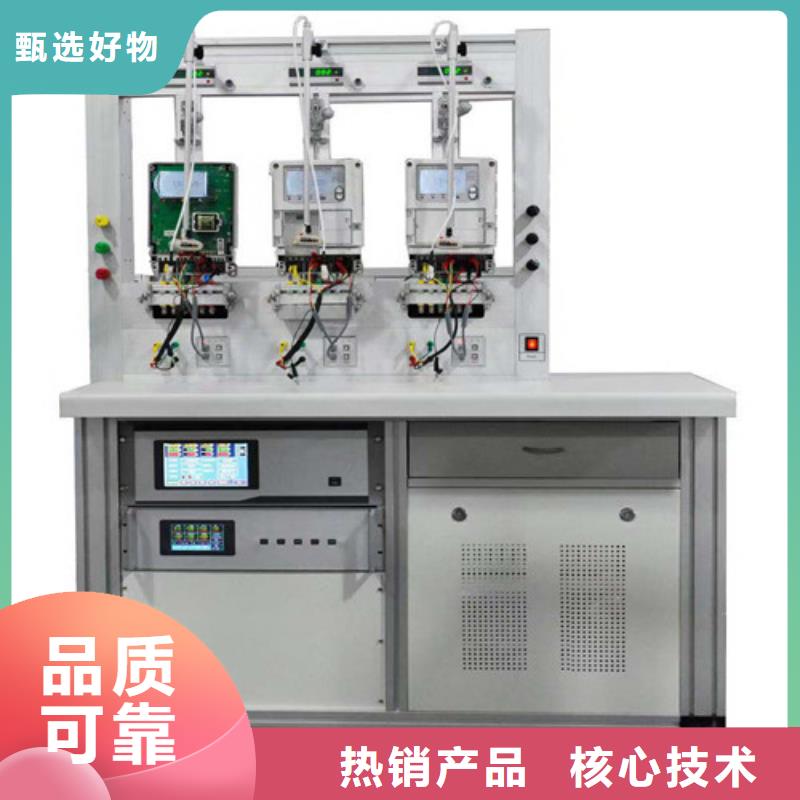

三相电能表校验装置青岛天正华意电气设备有限公司版权所有2012版本沿革版 2012年5月新版本是手册的完全修订版，在两个版本间的更新部分，包括附加的资料由用户插入手册。只有在发行新的版本时才会更改页码。确认青岛天正华意电气设备有限公司确认该系列产品执行了标准GB/T11150-2001，产品在发运时符合所发布的技术指标。青岛天正华意电气设备有限公司进一步确认该系列产品的企业标准等同或高于现行有效的标准和行业标准。对该产品的校准可追溯至中国计量科学研究院和质量技术监督局认可的省、市计量机构。担保青岛天正华意电气设备有限公司对产品安装完成之日起一年内由于材料和制造工艺所造成的缺陷提供担保。在担保期内，对证明确有缺陷的产品，可以免费修理或更换。青岛天正华意电气设备有限公司并承诺对本公司的产品提供有偿的终身维护。限制上述的担保不适用于由于购买方电路损坏而造成的产品故障和购买方不正确的使用或维护所造成的任何缺陷。注意所有标准都会被修改，青岛天正华意电气设备有限公司对本手册所包含的资料可以不通知而修改，青岛天正华意电气设备有限公司不提供任何包括标准修订在内的隐含担保。此外，没有青岛天正华意电气设备有限公司事先的书面许可，本手册的内容不得全部或部分复制和转载。不要随意换装任何代用元器件或对产品进行任何非授权的调节。如果产品出现故障，请与距您近的青岛天正华意电气设备有限公司办事处联系，或直接与公司本部联系，由本公司技术服务部门进行维修，可确保产品的。符号[警告]对可能造成人身伤害的操作或条件提醒注意。[注意]对可能造成校验装置损坏的操作或条件提醒注意。其它说明[注]对特定内容或提示作进一步的说明。[附录]列出装置在使用中注意的必要事项，而故障维修列举则是基于维修人员对装置的结构和电路是熟悉的。如果您选购的是具有新扩展功能的校验装置，新扩展功能的补充说明将作为手册的附页插入供参考。TH-303系列是精心设计的高性能的三相智能电能表检定装置，按照和行业标准进行了专门设计，并且结合了供电计量、技术监督和智能电能表生产厂家的工作特点，能满足您现在和未来在智能电能表校验方面的多种需求。

三相电能表校验装置说明了在正式使用装置校验电能表之前的准备工作，并帮助您熟悉装置的结构特点和装置的连接，以及装置的操作。● 装置工作原理简介TH-303系列三相智能电能表检定装置采用标准电能表法直接比较原理检定电能表，见图1-1。检定装置参照标准GB/T 11150-2001《电能表检验装置》、计量检定规程JJG597-2005《交流电能表检定装置》，并参考了行业标准DL/T 614-2007《多功能电能表》和计量检定规程JJG596—2012《电子式电能表》、国网智能电能表系列标准的要求设计和制造，并且充分考虑到供电、计量和电能表制造厂等不同用户的特点，完全能够满足您实际工作的需要。校验装置的稳定电压电流源由一体化的数字合成正弦信号源、高稳定度的智能功率放大器、电流和电压输出变换电路，工作电源电路、过载自动保护电路等组成，以及多二次绕组隔离互感器、分布式误差计算器、标准电能表、时基频率仪等标准仪器，以及PC机、键盘、通信模块等控制部件组成。校验装置采用了先进的直接数字合成信号技术。以功能强大的可编程数字逻辑阵列CPLD芯片和单片机为核心组成数字合成正弦信号源，预置45.000Hz ~ 65.000Hz频率范围、0~360°度相位的正弦信号的设定点。正弦信号的数字量参数存放于特定的存储器内，由一个3600倍频的时钟为周期寻址信号，取出数字量的正弦信号参数，由六路数/模转换器转换后，得到三相电压和电流近似正弦信号，再经过有源低通滤波，成为失真度小于0.2 ％的电压和电流正弦信号。

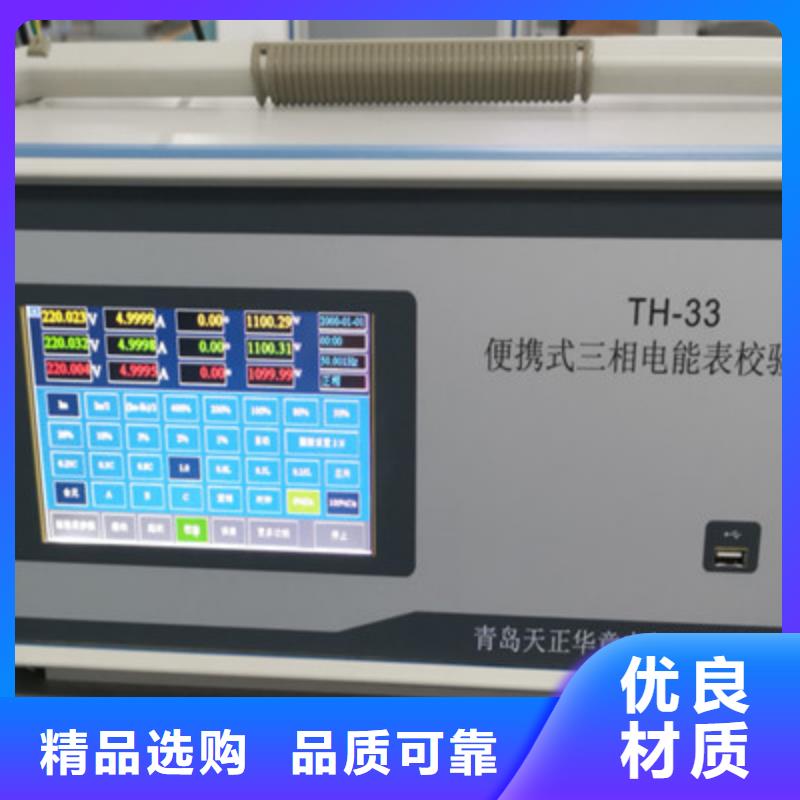

三相电能表校验装置 相电能表现场校验仪本产品主要用于0.1级及以上0.05级所有单、三相电能表的现场校验，特别增加的三相源，可以在用户无负荷或在实验室环境下实现对各类电能表的校验、双表同时校验、电参数测量、变比测试、谐波测试、错误接线判别校正、测试数据存储和查询等多种功能，5.7寸彩色液晶或触摸屏显示、中英文双语界面，多种供电方式选择，完全满足客户使用需求。具有钳表自校准功能，随时确保钳表精度稳定。产品功能：1、校验所有电能表电能误差，校核各种电能表常数；2、同时校验同一回路中的主副表或同一回路中的有功、无功表；3、校验电压、电流、功率、功率因数、相位和频率等电工仪表和变送器；4、测量现场各相电参数指标（U、I、P、Q、Φ、F），同时测量并显示三个电压/电流的波形；5、自动检测钳表误差变化，各相之间互相自检，保证钳表和仪器的长期精度稳定性；6、表源一体，输出电流5A，输出功率８VA，在现场无负荷时进行电能表校验；7、自带模拟负载，可任意功率因数、任意电流大小输出，对电能表校验点进行测试；8、测量TA变比，测量 PT、CT 二次负荷；9、配 20A、100A、500A、1000A 钳，直接测量低压计量综合误差；10、测量三相电压、电流的 2～51 次谐波，并可存储全部谐波数据；11、在四个相限识别任意种电能表错误接线，显示任意接线的六角图，能识别IB接入与TV、TA极性接反的情况，还可作为六角图查线培训使用；12、可选配各类条码扫描枪，将电能表条码扫描并存储到仪器中；13、直接读取多功能电能表数据、测量各种电能表走字误差；14、电池供电、在线取电、外接电源等多种供电方式选择；15、支持小于5mA小电流测试，方便首检无负荷时接线识别；16、可通过U盘、串口、蓝牙等升级软件下载校验数据，可与 PC 机进行通讯；17、配专用电能表管理系统软件，实现无纸化办公；18、存储全部测量数据，包括工作参数，方便事后分析。
