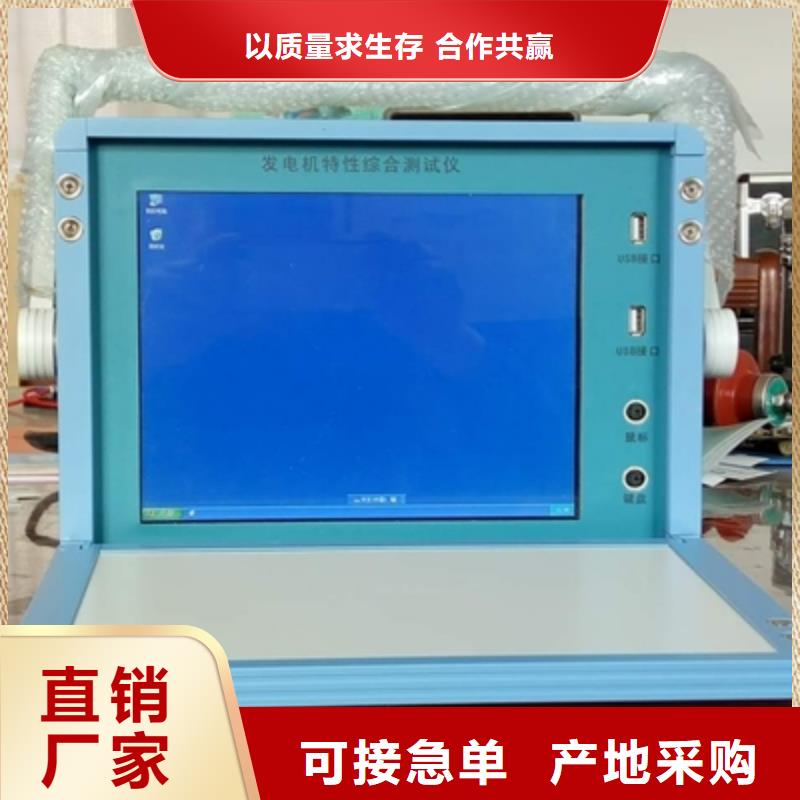

发电机特性综合测试仪技术性能 1、12路信号的接入特性0∽150V交流电压 3 组 （定子二次电压）0∽750V交流电压3 组 励磁机定子二次电压）0∽10mA交流电流3 组（定子二次电流经钳式电流传感器）0∽±75mV直流电压2 组发电机转子电流）0∽±1000V直流电压1 组（发电机转子电压）2、精度：12路信号精度 0.5级 A/D采样12位，速率125kHz3、响应时间：≤20ms4、2个USB接口：数据导出使用5、启动方式：手动；自动6、电源：AC220±10％7、仪器外型：300×220×3008、仪器重量：5kg四、测试准备信号接入是在仪器的盖板上。接线端子布局及定义如下图①：发电机定子电压接入端子。②：发电机定子电流和主励磁机定子电流复用端子。该信号通过随机提供的钳式电流传感器接入，不能将定子二次电流直接接入。③：主励磁机定子电压接入端子。④：发电机转子电压接入端子。⑤：发电机转子电流接入端子。该信号是通过分流器接入的直流75mV信号。⑥：主励磁机转子电流接入端子。该信号是通过分流器接入的直流75mV信号。对于Uf、If、Ilf三个信号一定要注意正负方向。不用的直流参数通道用短路线短接。用钳式电流传感器卡在发电机（或主励磁机）定子的二次电流接线上，按照不同相Ia、Ib 、Ic将钳子的引线分别接在Ia、Ib、Ic信号接口上。仪器后面板上的接地端子通过连线接入系统地。五、建立（选择）测试信息 在检查完发电机、励磁机信号线接入信号的相应通道中，并确保接线准确无误后，接入键盘、鼠标，打开测试仪器的电源。在计算机桌面上用鼠标双击《发电机测试》，运行系统软件，在测试界面的菜单栏中选择选项→选择机组，会出现以下画面：

发电机特性综合测试仪概述多功能电参数现场分析仪是通过在线检测单相/三相电能表、计量装置的综合误差从而初步判断该装置是否存在故障，并能准确找出故障点的综合检测仪器。该产品保留钳型万用表的外形，增加了多种电力系统专用功能，体积小，功能齐全，使用更方便。在使用本仪表前，请仔细阅读使用说明书并请注意有关工作准则。二、工作准则使用注意事项2.1 当仪表或测试表笔外观破损时，请不要使用。2.2 仪表只有和所配备的测试表笔一起使用才符合标准的要求。2.3 手握钳表测量时，应将手指放在表身的护环后面。2.4 当屏幕显示时，表示低电量，请及早更换电池，避免错误读数。2.5 当长时间不使用时，请将电池取下，并避免存放于高温高湿的地方。三、功能及特点3.1 电流回路测量均由高精度钳型电流互感器完成。3.2 在线校验单相电能表(带CT或不带CT)电表误差。3.3 可在线用实测电能的瓦秒法检测高压和低压单/三相电能表(带CT或不带CT)基本误差及综合误差。3.4 在不停电，不改变计量回路接线的情况下检测出计量装的各种故障。3.5 测量电压、电流、功率、相角、功率因数、频率等多种电参量。3.6 实时测量低压计量装置的CT变比。3.7 显示单三相相量图，方便查找现场接线错误。3.8 可显示电压、电流的波形图，方便进行1-24次谐波分析。3.9 体积小、重量轻，操作简单。3.10 手动校验单项电能表误差，无需手动开关，使用确认功能键即可完成。3.11 使用中文液晶显示，界面友好操作方便。

发电机特性综合测试仪如果是已有电厂，接着再选择要试验的机组号；如果没有要试验的电厂或机组，则选择添加电厂和添加机组按键，以及励磁方式（机端励磁或旋转励磁）如果是机端励磁，则在记录发电机空载和短路曲线时，必须将发电机转子电流（励磁电流）接入If通道。如果是旋转励磁，则在记录发电机空载和短路曲线时，必须将励磁机转子电流（副励磁电流）接入ILf通道。对于不选用的直流通道，用短接线短接。在测试界面的菜单栏中选择选项→系数表，出现以下画面。这个表中的数字在仪器出厂前已填写好，用户不要轻易改变。如果发现某个通道的数据有偏差，可通过修改这个表中相应通道系数达到校正的目的。校正方法在后面有介绍。六、 发电机测试选择好要做试验的机组后，在试验界面的菜单中选择任务→试验然后会进入一个试验选项，根据将要进行的试验，进行选择，界面如下：从中选择将要进行的试验类型，接着选择要测量的参数、一次到二次的变比、一次值的额定值。精度指的是保留小数点后的位数。在交流参数表中选择要记录的参数后，点击下一步，进入直流量的选择表，选择完记录参数后，然后点击下一步，进入启动方式的选择和显示界面设置。变比的设定：在上面交流参数表格中，均填入一次值，系统自动求变比；在下面的直流量表格中，Uf变比直接添1，If（发电机转子电流）和Ilf（励磁机转子电流）添分流器原边值。参数的选择：发电机空载、短路试验除了要选择发电机定子参数外，还必须选择If（发电机转子电流，机端励磁时选）或Ilf(励磁转子电流，旋转励磁时选)，发电机灭磁、零起、10％阶跃试验可只选择发电机定子参数，也可在选择发电机定子参数的同时选择励磁电压励磁电流和副励磁电流。对于以时间为参变量的试验（零起试验、10％阶跃试验、灭磁试验）可选择人工启动方式或自动启动方式，界面如下
