防渗膜-视频-防渗膜|天水市|武山|麦积|金昌|白银|临夏|嘉峪关|武威|平凉

, 中齐建材(天水市分公司)zhongqi6663451带您洞悉市场新动向。DNr5fSwGk如需了解更多,请随时联系我们：联系人：王工-【13854803700】,地址：[经济技术开发区]。期待与您共创辉煌！

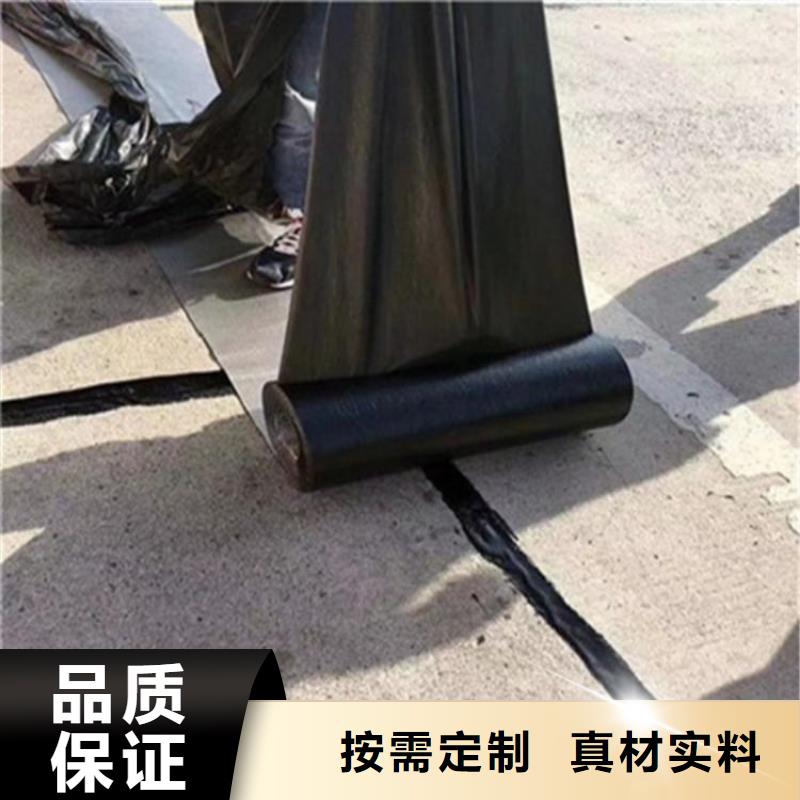

抗裂贴使用方法 ：表面处理1、粘附表面的灰尘和水等杂物，保持路面干燥清洁。2、 宽度在5-19mm之间的裂(接)缝，必须将其清理干净，并用密封胶填充。3、 宽度在19-50mm之间的裂(接)缝及下陷区域，必须将其清理干净，用胶砂、密封胶或沥青混合料充填并压实至现有高度。4、宽度超过50mm的裂缝或坑曹，必须先将其清理干净，然后用胶砂或热沥青混合料填充并压实至现有高度。5、对于高度不同的裂(接)缝及下陷的区域，必须进行找平处理。6、 对于桥面、路面的突起，必须进行清理或找平处理至平整。防裂贴施工环境状况：1、应在表层温度等于或大于21℃的条件下使用。2、如表层温度低于10℃,建议使用温火烤抗裂贴应平整、不起皱、不翘边。3、在铺设过程中若出现重叠时，重叠长度为50mm。不能超过两层以上的重叠。4、建议在铺设高分子抗裂贴后用胶轮滚筒进行滚压至少三遍。5、铺设完成后车辆即可通行。但是，与上面层铺设的间隔时间不应超过24小时。抗裂贴正确铺设后，应紧密结合上面层的施工，避免受潮和雨淋。铺设抗裂贴后，可以按热沥青混合料的施工规范，撒布乳化沥青等粘层油，为防止车辆或摊铺机粘结抗裂贴，可在抗裂贴上撒些细粒碎石或混合料。在抗裂贴上铺设热沥青混合料的厚度应大于40mm。

自粘沥青路面抗裂贴是由沥青基的高分子聚合物、高强抗拉胎基、耐高温并与沥青相容的高强织物复合而成。将其贴于产生裂缝或剥落的沥青混凝土面层，能减少并阻隔其作用于路面的温缩应力，因此也减少了裂缝反射穿过面层的趋势，铺设与路面因其将基层与上部磨耗层隔离开来，从而使上面层免受多向位移及剪切应力的影响，用于公路、桥梁、机场等。 自粘沥青路面抗裂贴修补道路裂缝横平竖直，美观度好，相比灌缝材料灌出来的“地图”堪称为道路裂缝做美容。而且自粘沥青路面抗裂贴因施工流程简单，每个养护工人每天可粘贴自粘沥青路面抗裂贴六百到一千米，施工速度远远高于普通灌缝材料。自粘沥青路面抗裂贴主要用于高速公路、一般公路及城市道路路面基层的新建和养护工程。具有很高的抗拉强度，很好的韧性和表面黏度，适用于路面基层，可防止由于温度影响及垂直荷载引起的裂缝反射到面层。自粘沥青路面抗裂贴功能特性：1、良好的高低温性能。不易开裂 推移和破损。2、防水效果佳，由于其低温柔性好、粘接力大，贴接压实后形成无缝隙的粘接层，使雨水不能进入基层裂缝。3、施工速度快，可以抢占有利施工时机。4、能有效对放射性裂缝及分叉裂缝进行处理。5、较具特色的“自愈”功能，能自行愈合较小的穿剌破损，可自动填塞愈合较小的裂缝。6、施工工艺简单，方便快捷，施工过程中不会对环境造成污染也不会对工人造成伤害。7、抗撕裂强度高，耐久性优良，能有效阻止裂缝再扩张。8、施工方便。只需要一部小型车两个人就可以是施工。9、材料浪费小。10、粘接牢固不易脱落。11、设备投资小。施工过程中不需要大型设备。12、经济效益明显，人工投入少、设备投入小、无加热灌缝料时的燃料投入，单班产出高。

抗裂贴施工要求。结合几年来对高速路面灌缝施工的实际情况以及密封胶性能指标、灌缝施工工艺的特点，灌缝施工的外部环境应达到以下要求:(1)施工温度:施工温度是造成密封胶脱落的原因之一。路面潮湿和温度低于4℃就会降低密封胶的粘结力，容易脱落。路面整体温度较低，密封胶灌缝后，温度下降较快，密封胶收缩明显，密封胶与槽壁之间温度应力较大，将降低密封胶与路面的粘结力。(2)裂缝湿度:灌缝时路面应干燥，如潮湿会降低密封胶与路面的粘结力，造成部分密封胶脱落。(3)保持清洁:灌缝前，用空压机将开过槽后的裂缝中的灰尘杂物及周边松动的物体干净，保持裂缝的清洁。(4)灌缝范围:车辙严重，尤其是形成网裂的路面，不宜用此方法处理裂缝。防裂贴施工步骤(1) 准备工作:检查开槽机与灌缝机，确保其技术状况良好;根据路面裂缝的具体情况，确定补缝设计方案;启动灌缝机并向密封胶加热罐内添加密封胶，将密封胶加热、搅拌至170-180℃。并根据要求对灌缝作业区域进行封闭。(2)开槽:按照设计的开槽尺寸，预先调节好开槽机开槽深度和宽度，成南高速设计开槽宽度为10mm，开槽深度8-12mm，然后进行开槽作业。作业时，根据裂缝宽度种类情况，及时调节开槽尺寸，满足设计要求。（3）清缝:用肩背式吹风机将槽内的碎渣及裂缝两侧至少10cm范围内的灰尘彻底清扫干净。（4）灌缝:若在气温低于4℃时补缝，灌缝机须配有预热设备对开槽部位进行预热，若在此温度下不预热就进行补缝，会降低密封胶的粘结力;如果在气温高于4℃时补缝，可不进行预热。公路养护网公众号提醒在密封胶加热温度达到170-180℃时，用灌缝机上带有刮平器的压力喷头将密封胶均匀地灌入槽内，并在裂缝两侧拖成一定宽度与厚度的封层,每边宽出10mm，高出原路面3mm，撒少量玄武岩石屑。（5）养护:用密封胶灌缝后，在密封胶充分冷却并把路面上的碎渣清扫干净后，才能开放交通，一般冷却时间为15min左右，具体开放交通时间根据气温情况灵活掌握。裂缝修补成本降低。采用传统沥青灌缝封堵法，常规灌缝的沥青材料为AH-90、AH-110、AH-130;使用的主要机具有:材料灌入工具、材料加热罐(箱)、加热材料主要是煤和液化气;灌缝器皿一般用水壶改成。对于开槽式修补法，虽然初期施工投入较高、初期施工造价较高，但其使用寿命长，裂缝密封的效果好，有效率大为提高，使用3年后，开槽式修补处理的裂缝有效率达到95%以上。
