我们为您呈现了计数器产品的视频介绍,相较于文,以上视频更能展现产品的真实面貌和细节。不妨点击观看,感受产品的魅力。
产品参数 | |
---|---|
产品价格 | 23/个 |
发货期限 | 1 |
供货总量 | 888888 |
运费说明 | 1 |
计数器 | JS-10 |
放电计数器 | JS-8 |
范围 | 服务网络覆盖湖北省 宜昌市 武汉市、黄石市、襄阳市、荆州市、十堰市、荆门市、鄂州市、孝感市、咸宁市、随州市、恩施市、黄冈市 西陵区、伍家岗区、点军区、猇亭区、夷陵区、远安县、兴山县、秭归县、宜都市、当阳市、枝江市等区域。 |

,樊高电气销售部(宜昌市分公司)fan88848为您介绍,产品图文结合,若想了解更多,q4eR2Gku8可随时点击页面下方的拨打电话按钮联系商家,我们期待您的咨询。联系人:樊露-【13587716025】,地址:[浙江省乐清市象阳镇]。

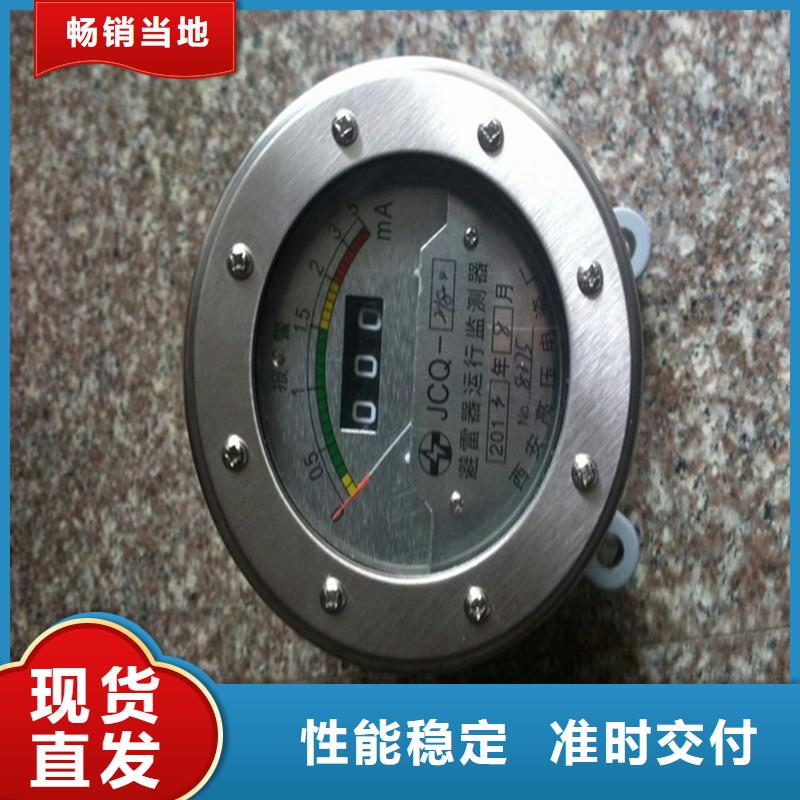

JCQ-10/800避雷器在线监测仪的结构和特点1:采用新颖独特的整体结构设计,结构紧凑、密封性能优越,工作稳定可靠; 2:采用不锈钢外壳,美观坚固、抗腐蚀耐震性好,便于运输安装,使用寿命长; 3:采用三位(两位或五位)电磁式记数器,满度后自动回零,循环计数工作,不需清零; 4:电流测量采用特制非线形刻度毫安表,具有读数清晰、小电流区分辩率高、耐振动的优点; 5:特制毫安表用彩色刻度分别标出避雷器泄漏电流运行区域,方便判断避雷器的运行状态;设有故障, 避雷器泄漏电流超过设定值后,能自动发出号,号方式为红绿交替闪烁式,符合人的视觉生理 特点,提高了预警能力 、使用范围 JSH /JCQ系列避雷器在线监测器(原名避雷器漏电流及动作记录器)是交流高压电力系统中避雷器的在线监测仪器,该仪器集毫安表与计数器为一体,串联在避雷器接地回路中。监测器中的毫安表用于监测运行电压下通过避雷器的泄漏电流峰值,可以有效地检测出避雷器内部是否受潮或内部元件是否异常等情况;计数器则记录避雷器在过电压下的动作次数。其主要特点有:1、准确测量避雷器持续电流(泄漏电 流)及避雷器动作次数。2、不锈钢外壳,美观大方。圆形结构,密封性好。3、泄漏电流表为彩色刻度并有带电警示指示灯,方便观察。4、具有外接测量插孔,可以用来传输号,便于集中监视。 JSH/JCQ型避雷器在线监测器,采用指针式计数器,直径约为160mm,尺寸较大,比较适合在变电站及线路上进行安装。高适用电压等级500kV的避雷器。二、使用环境1. 适用于户内或户外;2. 雷器在线监测仪作用用途及原理介绍氧化锌避雷器的泄漏电流可以被分为两部分:容性部分和阻性部分,正常情况下阻性电流在全电流的分量比较小,所以阻性电流的增加,对全电流的增加很小,全电流的监测对阻性电流的变化不是很灵敏。为了监测阀片的非线性电阻特性较好的办法是直接监测阻性电流。根据变电站的发展需求与发展方向,切实提高无人/少人值守变电站的水平,在变电站配置氧化锌避雷器泄露电流在线监测系统。用于实时

一、高压避雷器的定义: 金属氧化锌避雷器(MOA)是一种过电压保护装置,它由封装在瓷套内的若干非线性电阻阀片串联组成。其阀片以氧化锌为主要原料,并配以其它金属氧化物,所以又称为氧化锌(Zno)避雷器。二、高压避雷器的作用 在额定电压下,流过氧化锌避雷器阀片的电流仅为10-5A以下,相当于绝缘体。因此,它可以不用火花间隙来隔离工作电压与阀片。当作用在金属 氧化锌避雷器上的电压超过定值(起动电压)时,阀片“导通”将大电流通过阀片泄入地中,此时其残压不会超过被保护设备的耐压,达到了保护目地。HY5WZ-(5-216)/(13.5-562)电站型避雷器介绍: HY5WZ-(5-216)/(13.5-562)电站型避雷器是我公司结合了一般电站用避雷器的特点支服了碳化硅避雷器的不足、设计研发出来的一款高性能的专业用于电站的氧化锌避雷器,因此他具有操 作波放电电压低、陡坡电压无迟延,没有放电分散性等原始的避雷器没有的优点、同时也具有氧化锌可吸收雷电过电压、操作过电压和优点。可以大限芭的度对电力配电设备提供佳的保护。HY5WZ-(5-216)/(13.5-562)电站型避雷器的主要特点:1、从外型有结构设计方面来看;该款避雷器具有体积小、重量轻,耐碰撞、安装灵活等一些优点,其主要用于高压配电配内。2、从产品性能上看:该产品采用 整体模压成型设计、产品密封性、防潮防污性能都非常好、具有性能稳定、维护方便的特点。

具备耐天侯、抗紫外线、耐电蚀损等优良性能。与瓷套相比,硅橡胶复合外套在重量、耐污性能上占有很大优势,详见表1。复合外套可选用的材料、品种很多。我国主选材料为乙烯基硅橡胶,其分子结构式如图2 。由图2可见,硅橡胶主链为Si—O键,键能高达445kJ/mol,远高于太阳紫外线能量(398kJ/moI)。因此,避雷器于户外长期使用时,紫外线不能断开Si—O键,不发生硅橡胶开裂、“粉化” 现象。 (2)具 备耐久性粘接技术 避雷器在多年使用中要经受引 线拉力、线震、风摆、冰雪等的作用。上、下法兰与环氧玻璃纤维布筒的粘接部分是避雷器负载力传递区域,也是密封技术的薄弱环节。笔者认为,采用高温、度环氧浇合剂和倒锥形结构是目前成功的设计之一,实践也证明了这一点。 (3)对接口的包封技术 包封硅橡胶复合外套上、下法兰与环氧玻璃布筒连接的外露面是避雷器加强密封的良策,也是防止电蚀损的 又一有效措施。目前许多国外同类产品在工艺上亦未能实现这样的包封;但必须保证硅橡胶与法兰各种金属材料及热处理后的镀层之间有良好的粘合。此外,可在法兰上增加一个下大上小的槽形结构,以增强硅橡胶不出现脱胶的机械应力。(4)防技术为取得良好的防性能可在模压硫化伞裙前将环氧玻璃纤维筒加工出长条梯形槽,并用专用楔形嵌件堵紧。梯形槽在避雷器故障时起排气作用,楔形嵌件保证注塑时硅橡胶不至于进入环氧 玻璃纤维布筒内腔。梯形槽的长度、数量、防力须经严格计算及试验求得。该型避雷器在中国及都通过了40kA和800A的短路电流试验。(5)吸收能量校核有间隙线路避雷器由避雷器本体和外串联间隙构成。正常运行工况下避雷器本体的荷电率为10%以下,它主要承受雷击过电压,因此对它的其他技术性能要求大为降低。避雷器电阻片承受雷击过电压的能力极强,直径50mm的电阻片即能承受4/10ms、100kA 大电流冲击,其技术特性参见表2。330kV、500kV线路避雷器的突出技术问题是电位分布不均匀。
